水封拉鏈機
1、概述
本機是燒結系統的配套產品，它主要是將燒結的灰塵，通過刮鏈板、皮帶運回配

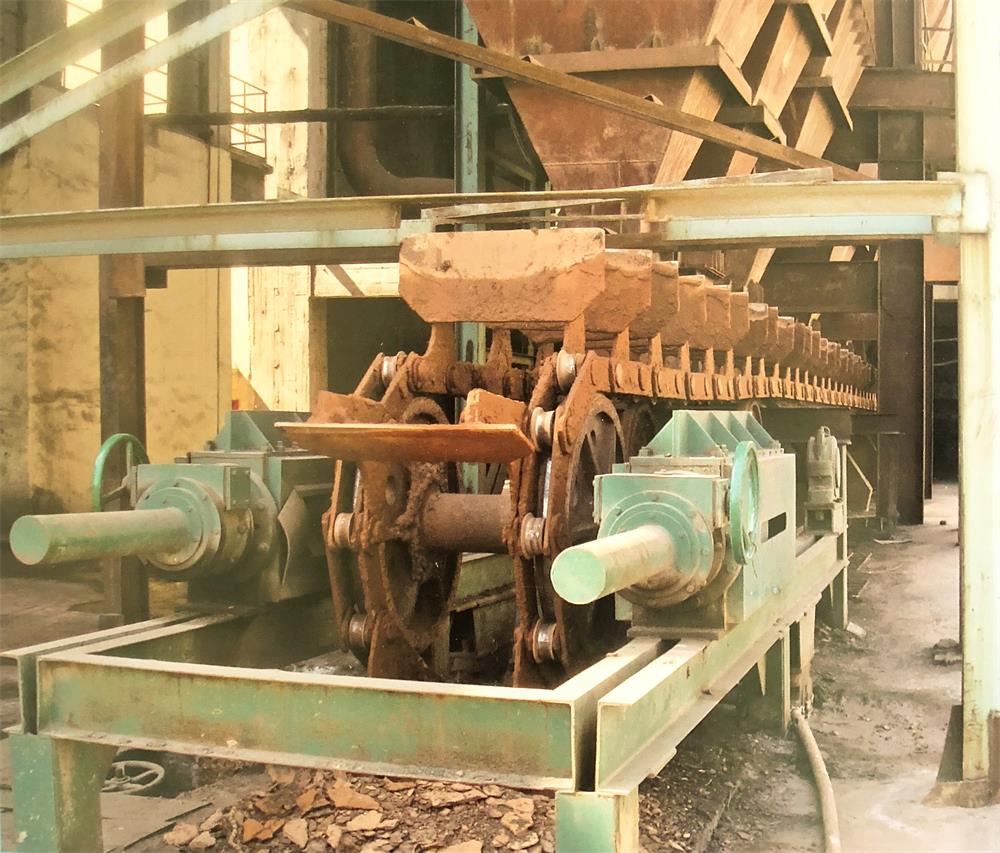

料倉，起運輸和水封降塵的作用。水封拉鏈機的基本結構包括驅動頭輪總成、尾輪總
成、中部支架、刮板鏈、壓道裝置、水槽、返回軌道、操作平臺、電機、減速機等部
件組成。
2、機器的安裝與調整
本機器安裝前必須將基礎表面清理干凈，預埋槽鋼要平整，所有的預埋地腳螺栓
的位置，尺寸和基礎標高均應對照機械安裝圖進行校核。
3、機器的安裝程序：
3.1、平臺安裝現場將平臺焊好，保正平臺的標高尺寸。
3.2、水槽標高找平將預埋的槽鋼按標高找平，不平的槽鋼可加塾塊找平。
3.3、 密封水槽安裝（1）、將相鄰兩塊水槽焊接在一起，如有大變形，應采取措
施，頭部用墊木塑好，密封水槽中部支架按圖紙尺寸焊好。（2）、將水槽與預埋槽
鋼、角鋼焊好。
4、主傳動安裝：
4.1、將鏈輪組件放在平臺上，鏈輪與滑道相對應保旺標高，焊
好底座。
4.2、吊放減速機，調整其聯軸器與主動軸聯軸器符合要求，上好螺栓。
4.3、安裝電機，找正帶輪，焊好底座后上皮帶，皮帶用頂絲頂緊，調整適當張
緊力。
4.4、用手轉動電機小帶輪，帶動各處應轉動靈活。
4.5、電工接線，試車10-48小時，檢查各處溫升等情況，應注意旋轉方向，各處
無卡阻現象。
5、尾輪安裝：將尾輪部件固定在地基上，按標高找平，同時中心線與水槽中心線應重合。
6、返回鏈軌道：6.1、將返回鏈輪軌道放在中部支架上，調整返回鏈輪軌道水平度，可用墊板調整保證標高。6.2、調整后與中部支架焊接，各角鋼與返回鏈軌道焊牢。
7、試車（1 )減速機及軸套與軸之間加注相應潤滑油。（2)旋轉調速器旋鈕帶動鏈條運動，各處不應有卡阻現象，鏈條應順利進出鏈輪。（3)幵車運轉各處動作應平衡，無明顯異音，注意觀察有無異常情況，運轉時間不得低于3小時。
8、操作規程（1)、 此設備只能正轉，不允許反轉。（2)、 本設備安裝完畢后，進行不少于4小時的空試運轉，要求各部零件的動作無碰卡，傳動裝置運轉良好，運輸部分應平衡，無異常現象。（3)、機械連續負荷試運轉的時間不少于24小時，負荷試運轉結束后，必須停車對麵檢麵整，方可繼續投入負載運轉。
